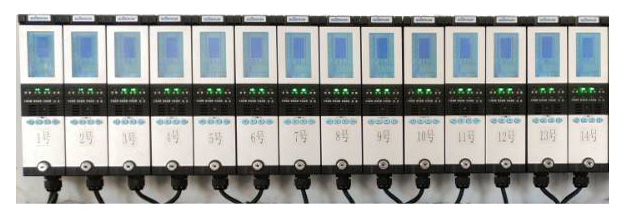

RBK-1080型气体报警控制器
产品简介：RBK-1080型气体报警控制器，是一款功能实用、操作方便的可燃气体报警控制器,可与我公司RBk-8000系列气体探测器配套组成工业用有毒/可燃气体报警系统。
本产品为非防爆产品，应安装在非防爆场合，采用壁挂式安装。
产品特点：
◆ 液晶显示，全中文菜单操作；
◆ 容 量：1单回路，3线分线制4～20mA控制器，具有自动保护功能，系统抗干扰能力强，布线经济，安装方便；
◆ 自动故障检测，能准确指示故障部位及类型；
◆ 内置大容量数据存储，能记录100条报警信息、100开关机时间信息，信息掉电不丢失；
◆ 上位通讯接口：内置RS485总线通讯接口（支持Modbus/RTU协议）能实现与上位机控制系统联网，实现异地监控，大大提高可监控的及时性、准确 性；
◆ 内置4-20MA协议输出。
◆ 输 出：两组继电器输出（容量：5A/250VAC或7A/30VDC），其中联动1默认为常保持无源开关量，联动2默认为脉冲无 源开关量；可联动控制排风扇或电磁阀等设备；联动信号可手动或自动输出。
◆ 安装方式：非防爆场合的壁挂式安装
技术参数：
工作电压：
主电：AC220V±15%,50Hz±1%
备 电：3.7VDC/2200mAH
功 耗：≤10W
信号传输：4～20mA信号
连接线缆：≥3×1.5mm2国标线
工作温度：-20℃～+55℃
工作湿度：≤93%RH
报警方式：声、光报警
声音报警：分故障报警，低浓度报警，高浓度报警三种不同的声 音。
光 报 警：通过LED显示出系统状态（报警、故障）、电源状态（主电故障、备电故障、充电故障）
上位通讯接口：RS485总线通讯接口（选配，支持Modbus/RTU协议）
故障代码：
“E1” 当前地址探测器传感器故障
“E2” 当前地址探测器通讯故障
“E8” 连接探测器的回路短路
关于故障代码对应的解决方法请浏览——
可选配气体探测器：RBT-8000-FK系列、RBT-8000-FCX系列

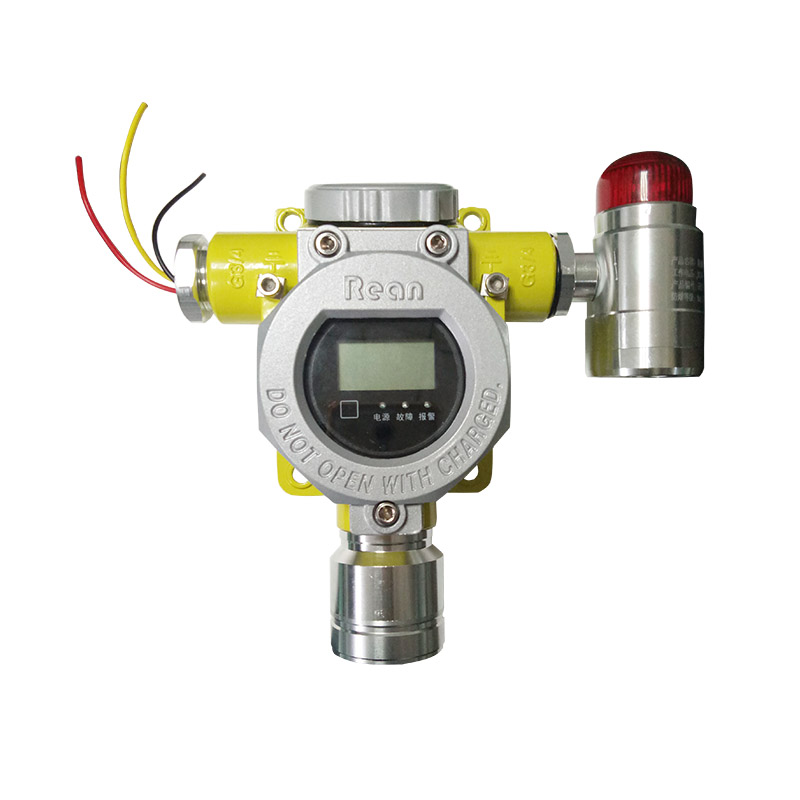

RBT-8000-FK型气体探测器
|

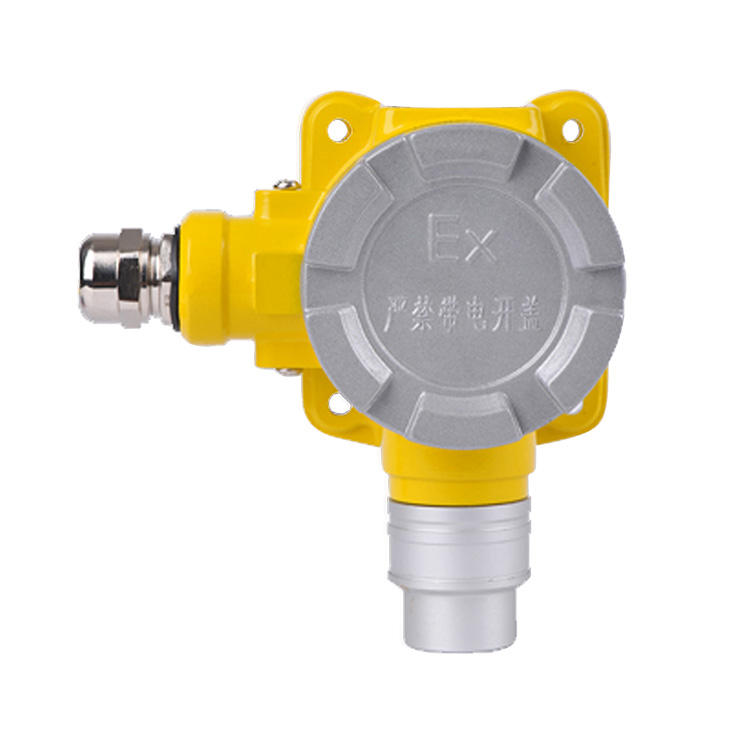

RBT-8000-FCX气体探测器
|

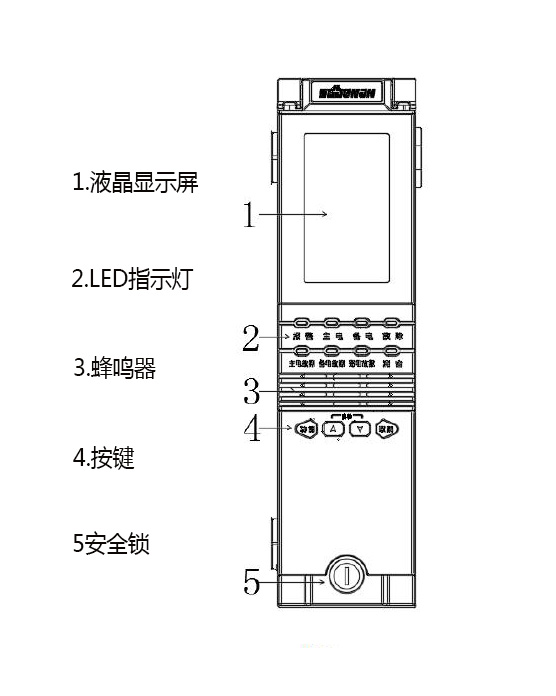

RBK-1080气体报警控制器结构和线路图：
