RBK-1080可燃气体报警控制器设置AC220V电磁阀联动的

发布时间:2020-03-26 16:36:59人气:

RBK-1080可燃气体报警控制器设置AC220V电磁阀联动的操作步骤

◆若需要安装电磁阀,请在购买之前提出此要求,气体报警控制器订单生产时可按要求引出连接线。
◆若购买之前未提此要求,安装完毕后需增加,可按以下图示进行连接,若有疑问可拨打售后服务电话。
◆打阀输出(联动 2)为一组无源常开、常闭信号,若要连接电磁阀先要确定电磁阀为常开型、还是常闭型,然后再确定电磁阀的工作电压和功率。

电磁阀接法示意图(标准配置)如下:

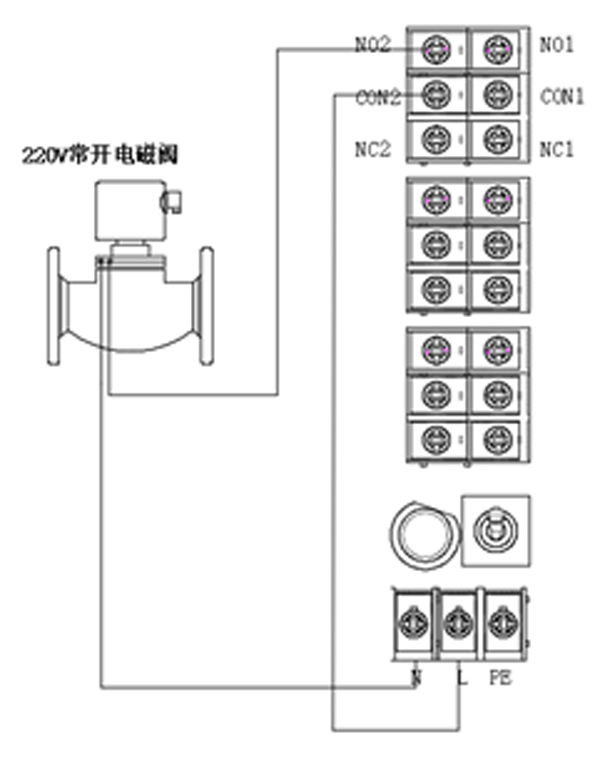

RBK-1080控制器接220V常开电磁阀 RBK-1080控制器接220V常闭电磁阀



注意事项:
常开电磁阀与常闭电磁阀的,接线位置是不同的。
AC220V且小于500W的常开电磁阀接线位置在“联动 2”的“常开”和“公共”。
AC220V且小于500W的常闭电磁阀接线位置不是在“联动 2”,而是在“联动 1”的“常闭”和“公共”。
